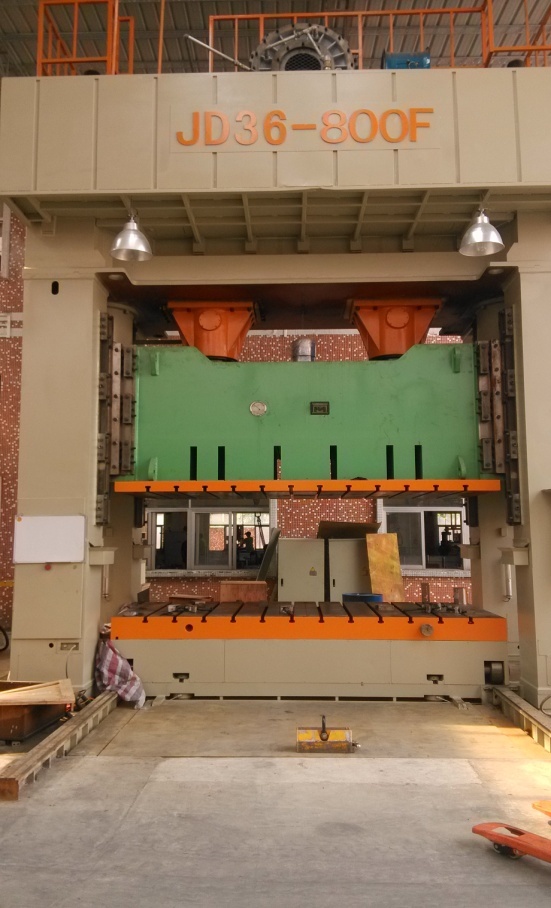

2500噸多連桿壓力機
壓力機是重要的金屬成型設備,主要分為機械壓力機、開式壓力機、螺旋壓力機和熱模鍛壓力機。由于壓力機運動部件的速度變化和曲柄、連桿等的扭轉沖擊力,尤其是在工件變形或沖壓及剪切過程中會產生強烈的振動,因此,現代化的壓力機基本都采用隔振基礎。
關鍵詞:
所屬分類:
鍛壓設備隔振

咨詢熱線:
2500噸多連桿壓力機
圖文詳情
壓力機是重要的金屬成型設備,主要分為機械壓力機、開式壓力機、螺旋壓力機和熱模鍛壓力機。由于壓力機運動部件的速度變化和曲柄、連桿等的扭轉沖擊力,尤其是在工件變形或沖壓及剪切過程中會產生強烈的振動,因此,現代化的壓力機基本都采用隔振基礎。
機械壓力機不僅在剪切或沖壓過程中會產生振動,而且沒平衡好的壓頭往返的慣性也能引起振動。曲柄系統中未平衡的慣性還能引起水平激振,當壓機行程在每分鐘60次以下緩慢運行時,一般可以忽略這些慣性力。
機械壓力機可采用隔振器直接支承,不需要基礎塊或鋼梁框架。隔振系統固有頻率一般在3-4Hz就可以保證具有很好的隔振效果。由于是沖擊振動,隔振系統必須配有足夠的阻尼系數。四點曲柄壓力機、多工位壓力機和液壓機都可以按這種機型處理。
現代汽車車身生產車間,采用機械手聯線日益增多。為了保證機機械手的抓取精度,在機械手抓取之前,壓力機的振動應被阻尼衰減而進入靜止狀態。這就要求隔振系統具有更大的系統阻尼比。
安裝在隔振基礎上的壓力機線
對于液壓機,如果只是彎板,一般振動不大,無需隔振。但如果有剪切或沖孔,則振動很大,隔振就非常必要。除此之外,液壓件故障率高和高壓油管漏油頻繁,嚴重影響壓機的使用效率。如果液壓機采用彈性減振基礎,則能大大降低設備和管道的故障率。
----------------------------------------------------------------------------------------
開式壓力機由于飛輪偏心及重心和中心位置偏離較大,一般需要制作一個尺寸較大的底座擴大地腳尺寸,以保證其運行時的穩定性。
螺旋壓力機由于其工作原理,其壓頭在接觸工件時不僅產生垂直沖擊,還會在運轉質量制動時產生旋轉部分產生一個很大的扭矩。如果直接加裝隔振器,會造成設備很大晃動。因此,一般情況下,需要增加鋼框架或混凝土塊以保證系統具有較大的抗傾斜剛性和抗扭剛性。對于一些小噸位的螺旋壓力機,也可在下部加裝一塊尺寸較大的厚鋼板達到以上目的。
熱模鍛壓力機通過低速、高壓來實現使工件強化和變形的目的。高壓通過大質量來實現,低速用工作行程給壓頭以大加速度來補償。由于其有較大的旋轉部分,產生一個很大的扭矩。所以這類壓力機的隔振必須要設計一個混凝土塊或鋼梁框架,以消除這個扭矩帶來的不利影響。采用混凝土塊方案具有更好的隔振效果和設備穩定性,但基礎施工周期較長。采用鋼梁框架可節省基礎施工時間和投資。同時,鋼梁框架設計時應特別注意使其固有頻率明顯高于壓力機的激振頻率,以避免產生強烈的共振。

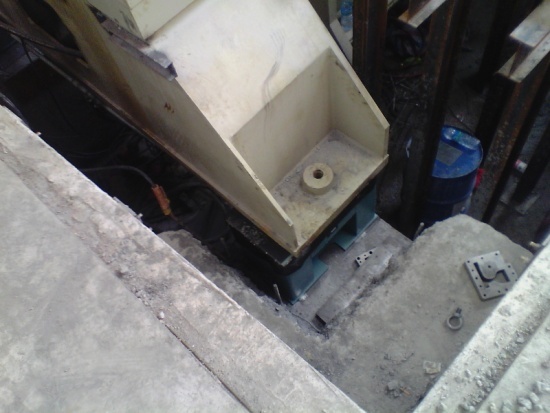

壓力機最好在設計基礎時就設計成隔振基礎,預留出安裝隔振系統的空間,這是最經濟、簡便的方案。對于一些已經安裝使用但沒有加裝隔振器的機械壓力機和液壓機,也可以通過隔振技術改造加裝。下圖為經過隔振基礎改造后的壓力機,與壓力機相距只有幾米遠的車間和辦公室感覺不到振動的影響。
壓力機隔振技術改造
壓力機采用隔振系統后有以下優點:
至少80%以上的動載荷被隔振系統吸收,壓力機的基礎可以設計的更加簡潔,減少基礎施工時間和投資。
大幅降低壓力機的應力,從而保護自身的自動化系統、電氣系統以及液壓與氣動元件,大大降低故障率,提高生產效率。
使壓力機在自動化聯線時更方便、簡潔,進一步縮短工件傳遞路線,使得布線更緊湊。保證機械手的抓取精度和成功率,提高生產效率。
安裝方便,省掉縱梁和地腳螺栓。傳統基礎需4根地腳螺栓固定,機身會產生不同程度的內應力,而隔振器會自動彌補基礎的不平度,并在發生基礎沉降時實現快速調平。
隔振器無需維護,使用壽命30年以上。
----------------------------------------------------------------------------------------
高速壓力機的實際工作轉速范圍很廣,從100—1000SPM不等。因此,雖然同為壓力機,但隔振方案與上述幾種壓力機不同。
高速壓力機隔振
對于一些較小噸位的設備,其實際工作轉速一般在300SPM以上,可采取類似回轉設備的隔振方案,即低調諧。
對于一些較大噸位的設備,其實際工作轉速區間一般在100-300SPM,與目前常用的彈簧隔振器的固有頻率重合。這類設備制定隔振方案時要格外小心,一方面盡量降低隔振系統的固有頻率,以增大實際工作轉速區間范圍。同時,隔振器要有更大的阻尼系數,以免造成過大的振幅,危及設備穩定和隔振器的安全。目前,這類高速壓力機常用的隔振器固有頻率最低在2.5Hz,這就要求設備實際工作轉速至少要高于200SPM。尼普公司的隔振器最低頻率可達2Hz,具有更寬泛的工作轉速區間和更好的隔振效果。
對于實際工作轉速160SPM以下的高速壓力機不適合應采用彈簧隔振器的低調諧方案,應采用高調諧,只隔離高頻沖擊載荷。
尼普公司隔振系統的獨特優勢
1,更好的水平度。根據設備的重心分布,采用多種型號隔振器組合,設備四個地腳等高度誤差可以達到±1mm以內,基本不用調平或大大減少調平工作量。對于小噸位沖床的隔振器,可以選配帶有自調平螺栓的隔振器。
2,更高的隔振效率。采用更軟的彈簧,最大壓縮量可達60mm(2Hz),使沖床具有更大的工作轉速區間,同時隔振系統具有更高的隔振效率。
3,更高的穩定性。阻尼器結構經過重新設計,在保證隔振器外形尺寸不增大的情況下,具有更大的阻尼系數,設備運行更穩定。
4,更優化的隔振器設計。隔振器外形尺寸與地腳尺寸完美匹配,并裝有上下金屬保護罩,外形美觀。
----------------------------------------------------------------------------------------
回轉設備振動的隔離

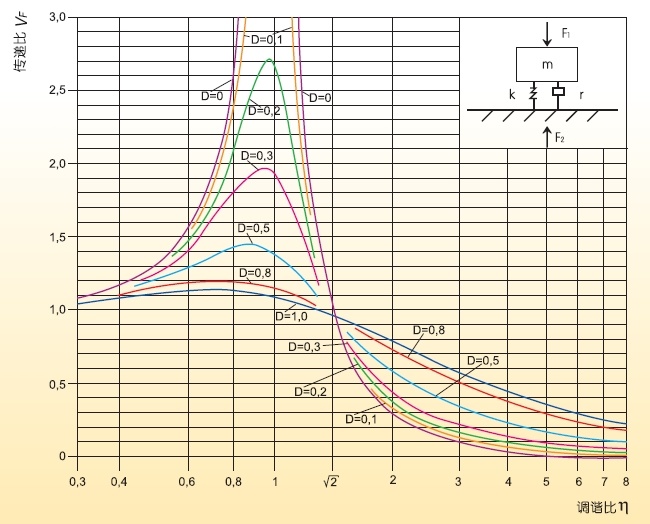

傳遞比與調諧比關系
各種高速回轉設備主要是簡諧振動,典型的如柴油發電機組、離心機、發動機試驗臺和空壓機等。上圖為單質量-單自由度振動系統的穩態振動傳遞函數。由圖可見,當調諧比接近1時,即當激振頻率接近系統固有頻率時,傳遞比大于1,系統處于共振區;當調諧比大于1.414時,系統進入隔振區,傳遞比開始小于1,激振力被慣性力部分平衡掉。當傳遞比遠大于1.414時,激振力和慣性力相位相反,而數值接近,相互平衡掉。
由于高速回轉設備轉速高,采用彈簧隔振器后,調諧比一般至少大于3,因此隔振效率可高達90%以上。另外,隔振系統加裝適當?shù)淖枘幔杀苊庠O(shè)備在通過共振區時產生較大的晃動。
