為了直觀、定性、定量的對比傳統的剛性支架管夾、彈性管夾(螺旋彈簧和碟簧)和阻尼器的減振效果,我們搭建了一個往復壓縮機管道實驗系統,并在同等實驗條件(流速、壓力、安裝位置等)下對四種減振裝置做了全面的減振測試。該實驗測試項目較多,在此,只是簡單表述振動測試部分和效果并給出結論。
數據采集儀采用Iotech公司生產的測試系統—Wavebook/516E,如圖1。
![]() |
![]() |
圖1 振動測試系統

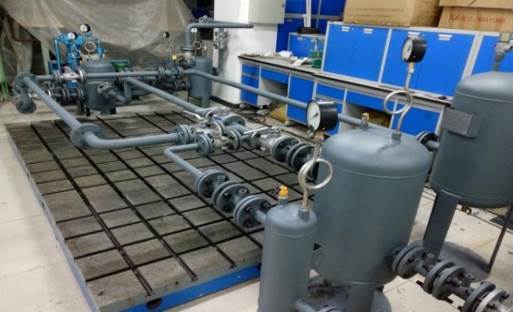

實驗系統主要由兩臺空氣壓縮機、七個緩沖罐、六塊帶凹槽鋼板和若干管道、管夾、支架及多個數據測量接口和管道附件等構成。
![]() |
![]() |

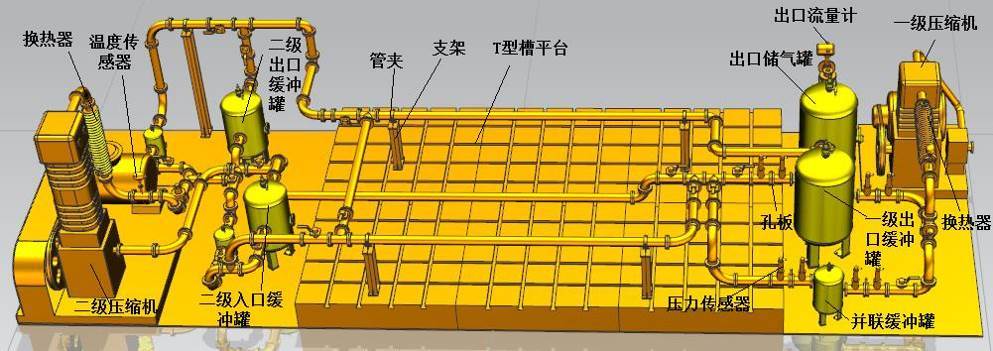

圖2壓縮機管線減振實驗系統

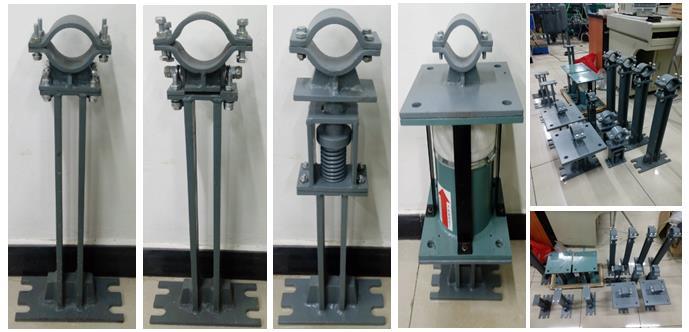

圖3減振裝置(剛性支架管夾-碟簧支架管夾-螺旋彈簧支架管夾-阻尼器)
![]() |
![]() |
![]() |

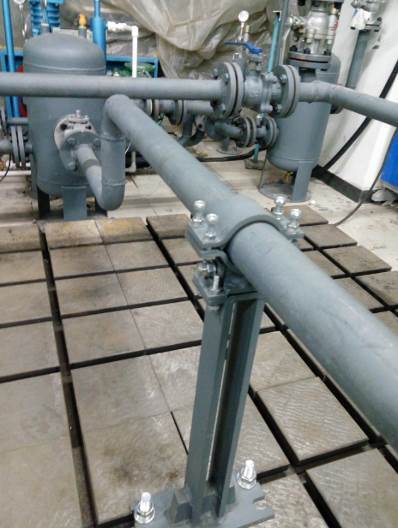

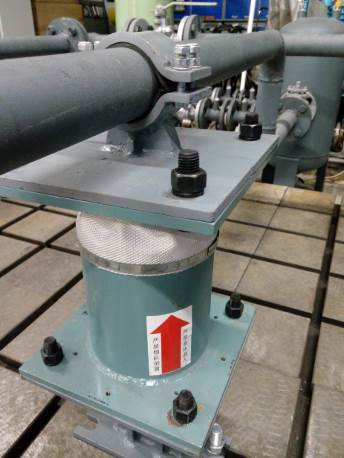

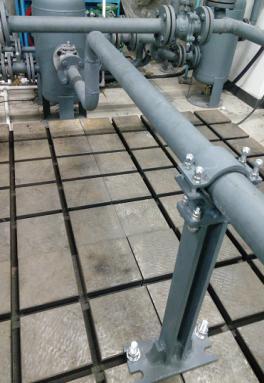

圖4同樣安裝位置的減振裝置

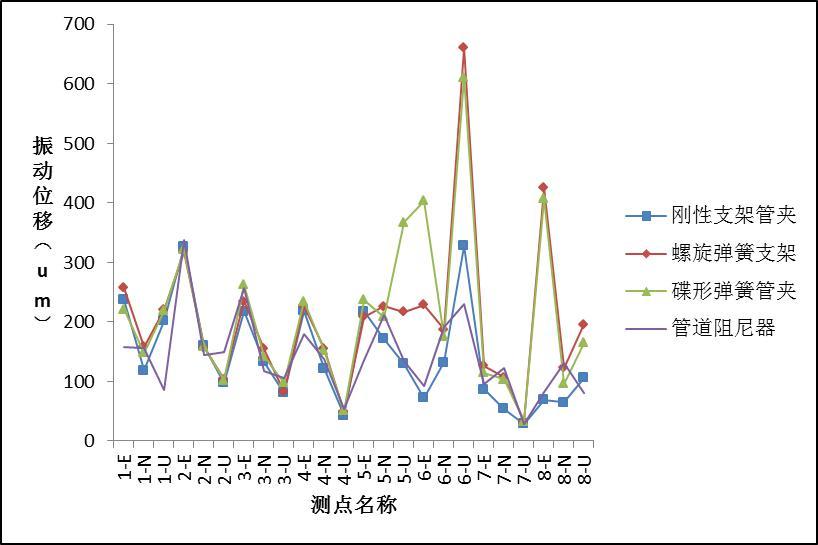

圖5測試結果
結論:
1、在同等實驗條件下,阻尼器減振效果最好,振動指標均在安全允許范圍內。
2、安裝位置對減振效果有直接影響,不能隨意安裝,否則會適得其反。
3、在合適位置單純使用剛性支架管夾可有效抑制振幅,但也可能會導致振動轉移,引起不可預測的后果。這是因?yàn)閯傂怨軍A不能吸收、耗散振動能量,根據能量守恒原理,振動能量必然會造成更大的振動速度或加速度,或者從其它部位釋放出來。
4、單純使用彈性(碟簧和螺旋彈簧)支架管夾會引起更大的振幅,必須和阻尼器配合使用。
另外需要說明的是,為了對比測試的條件一致性,阻尼器的安裝位置并非最佳。如果按照阻尼器的技術要求選定最佳安裝位置,減振效果還會有較大提升。
